Съемка Для Мелиоративных Работ

Получение цифровой модели рельефа и топографического плана местности для определения потенциальных водотоков для мелиоративных работ.

В рамках данного проекта наша команда выполнила комплексную аэрофотосъёмку крупного земельного участка с целью получения цифровой модели рельефа (ЦМР) и топографического плана масштаба 1:500. Полученные материалы использовались для анализа рельефа и определения потенциальных водотоков, необходимых для последующего проектирования мелиоративных мероприятий.



Полевые работы

Аэрофотосъёмка выполнялась с использованием беспилотного летательного аппарата Geoscan 201, оснащённого камерой Sony ILX. Данная конфигурация позволяет получать материалы, подходящие для создания топографических планов крупного масштаба и детальных цифровых моделей рельефа.

Ключевые параметры съёмки:

  • Площадь работ — 113 км²

  • Количество вылетов – 7

  • Пространственное разрешение — 4,5 см/пиксель

  • Количество снимков – 12 100

  • Продолжительность полевого этапа (ПВО + АФС) — 4 дня

Несмотря на значительную площадь, съёмка была выполнена в сжатые сроки с соблюдением всех требований к перекрытиям и качеству исходных данных.

3



Камеральная обработка данных

После завершения полевых работ была выполнена фотограмметрическая обработка материалов аэрофотосъёмки. На этом этапе проводилось:

  • уравнивание фотоснимков;

  • построение плотного облака точек;

  • формирование цифровой модели рельефа;

  • создание ортофотоплана.

Срок обработки данных АФС — 4 дня.

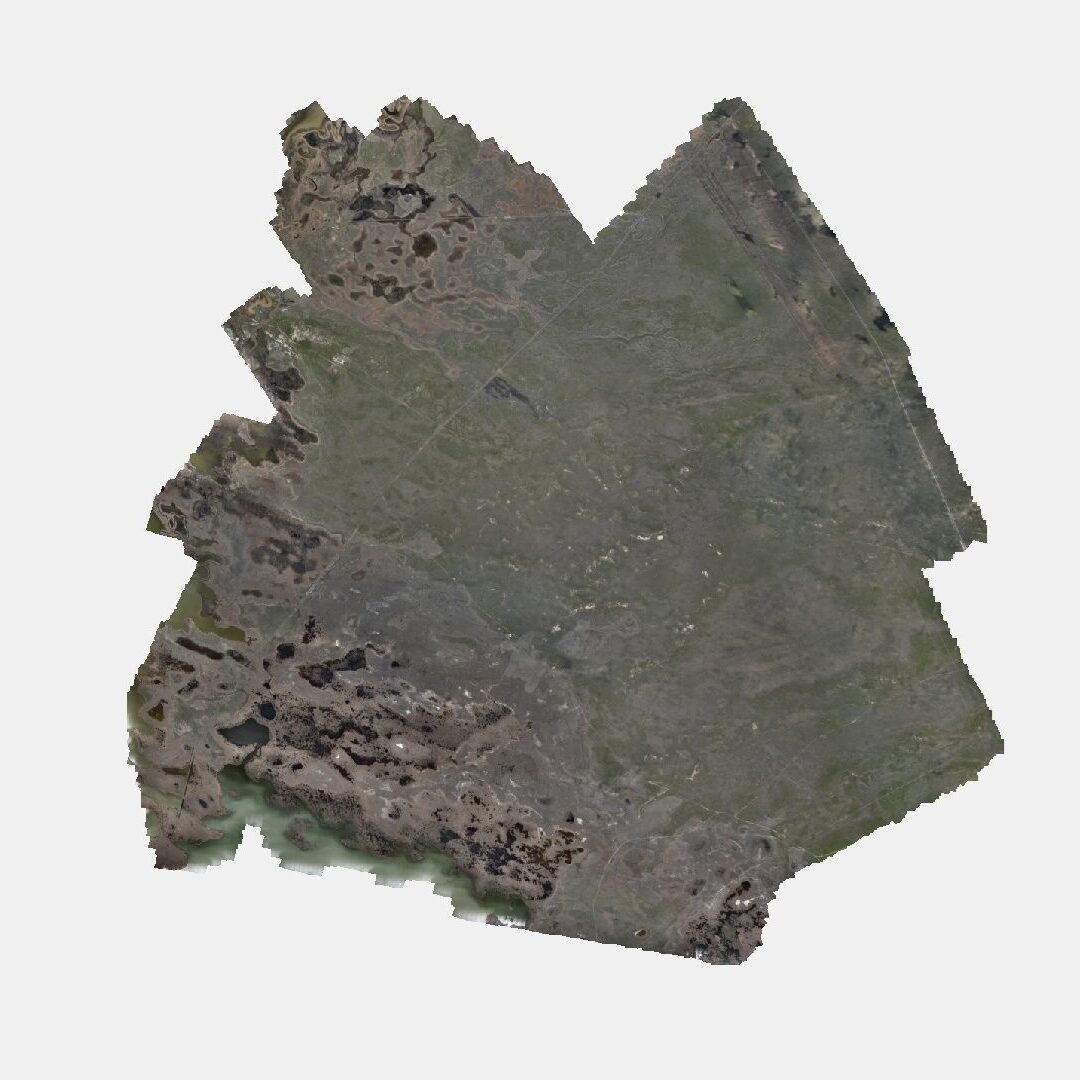

В результате был получен ортофотоплан с пространственным разрешением 4,5 см/пиксель, обеспечивающий высокую детализацию поверхности и пригодный для инженерных и аналитических задач.

1

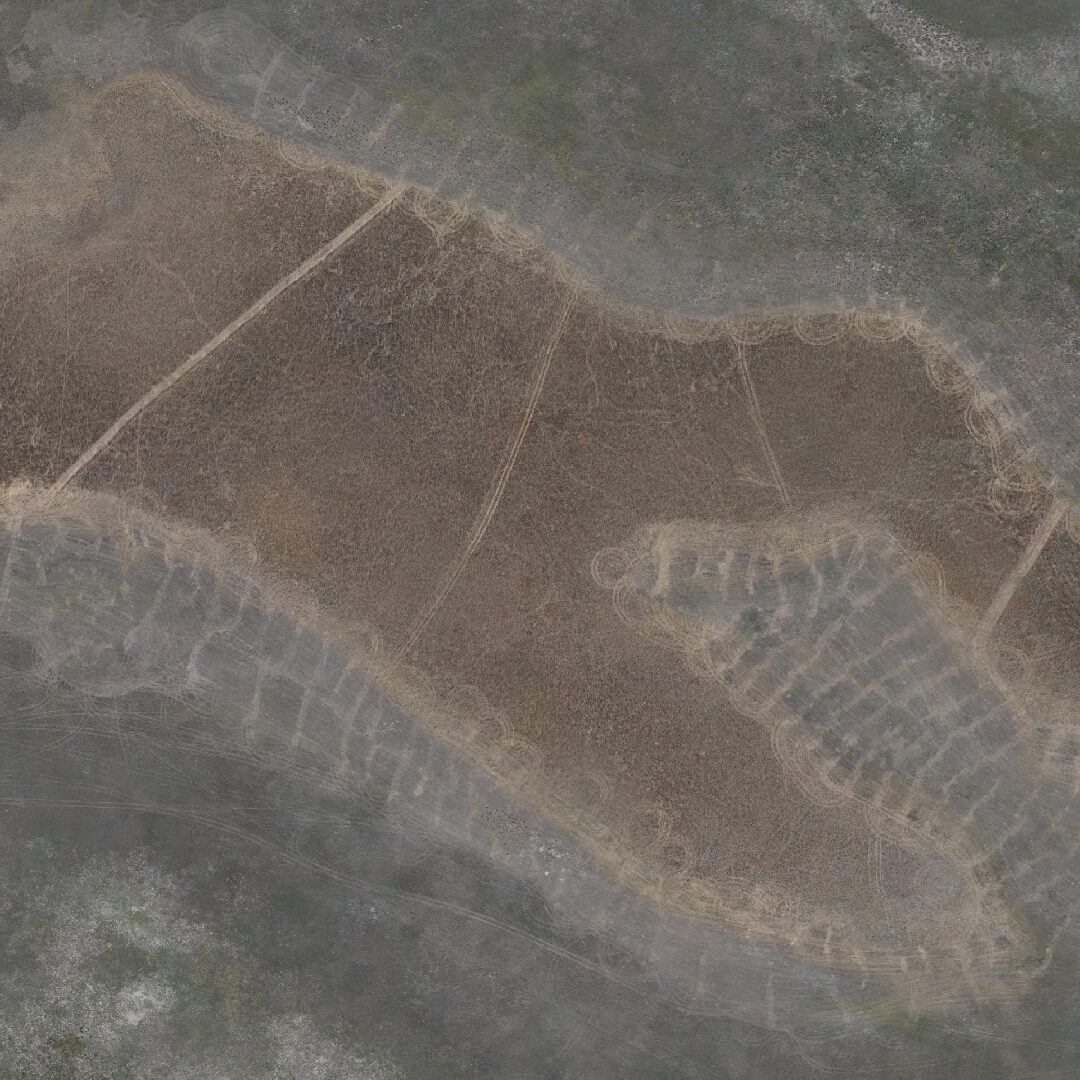

7



Итоговые материалы

Финальным этапом проекта стало создание топографического плана масштаба 1:500, соответствующего требованиям для инженерных изысканий и проектных работ.

Срок выполнения топографического плана — до 45 дней.

Полученные материалы позволяют:

  • точно оценивать особенности рельефа;

  • выявлять понижения и направления стока воды;

  • использовать данные в дальнейшем проектировании мелиоративных и инженерных решений.

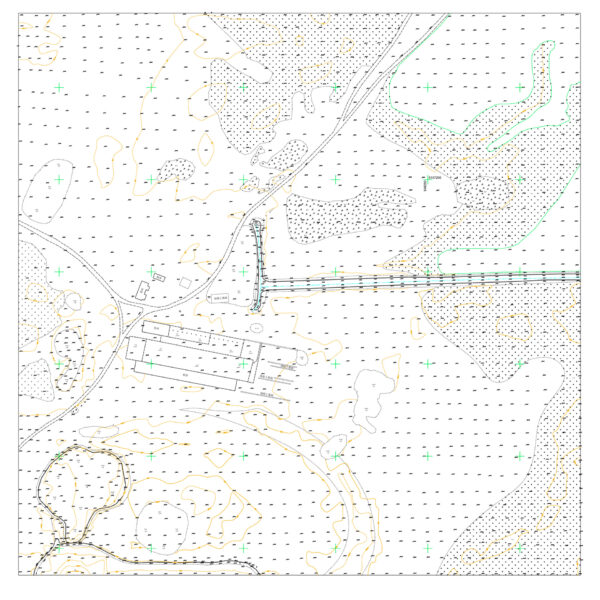

topoplan

В результате заказчик получил полный комплект актуальных пространственных данных — от исходного ортофотоплана до инженерного топографического плана крупного масштаба. Такой подход позволяет принимать обоснованные проектные решения и существенно снижает риски на следующих этапах работ.
