Линейная Аэрофотосъемка Автомобильной Дороги

Создание цифровой модели местности и подготовка комплекта материалов для проектирования и анализа трассы автомобильной дороги

В рамках проекта по инженерным изысканиям команда Aerostream выполнила комплекс работ по линейной аэрофотосъемке автомобильной дороги с последующей подготовкой топографических материалов и трехмерной модели местности.

Особенностью проекта являлась значительная протяжённость объекта — 35 километров, а также необходимость получения данных, пригодных для выполнения топографической съёмки масштаба 1:500 и дальнейшего проектирования линейного сооружения.

Основной задачей работ являлось создание высокоточной цифровой модели местности и подготовка комплекта материалов для проектирования и анализа трассы автомобильной дороги.



Полевые работы

Аэрофотосъёмка выполнялась с использованием беспилотного летательного аппарата DJI Matrice 4E, GNSS-приёмников CHC i83 и Emlid RS3, спутниковая система связи Starlink для обеспечения стабильной передачи данных и RTK-позиционирования.

Ключевые параметры съёмки:

  • Протяженность объекта — 35 км

  • Полоса съёмки – по 50 м от оси дороги

  • Разрешение аэрофотосъёмки – 1,5 см/пикс

  • Количество вылетов – 19
  • Количество снимков – 13 500

  • Продолжительность полевого этапа – 4 дня

Полётные задания разрабатывались с учётом линейного характера объекта, особенностей рельефа и требований к точности конечных материалов. В результате было выполнено 19 вылетов, охвативших всю трассу проектируемой дороги.

3



Камеральная обработка данных

После завершения полевых работ был выполнен полный цикл фотограмметрической обработки данных.

Обработка включала:

  • уравнивание снимков и построение фотограмметрической сети;

  • формирование плотного облака точек;

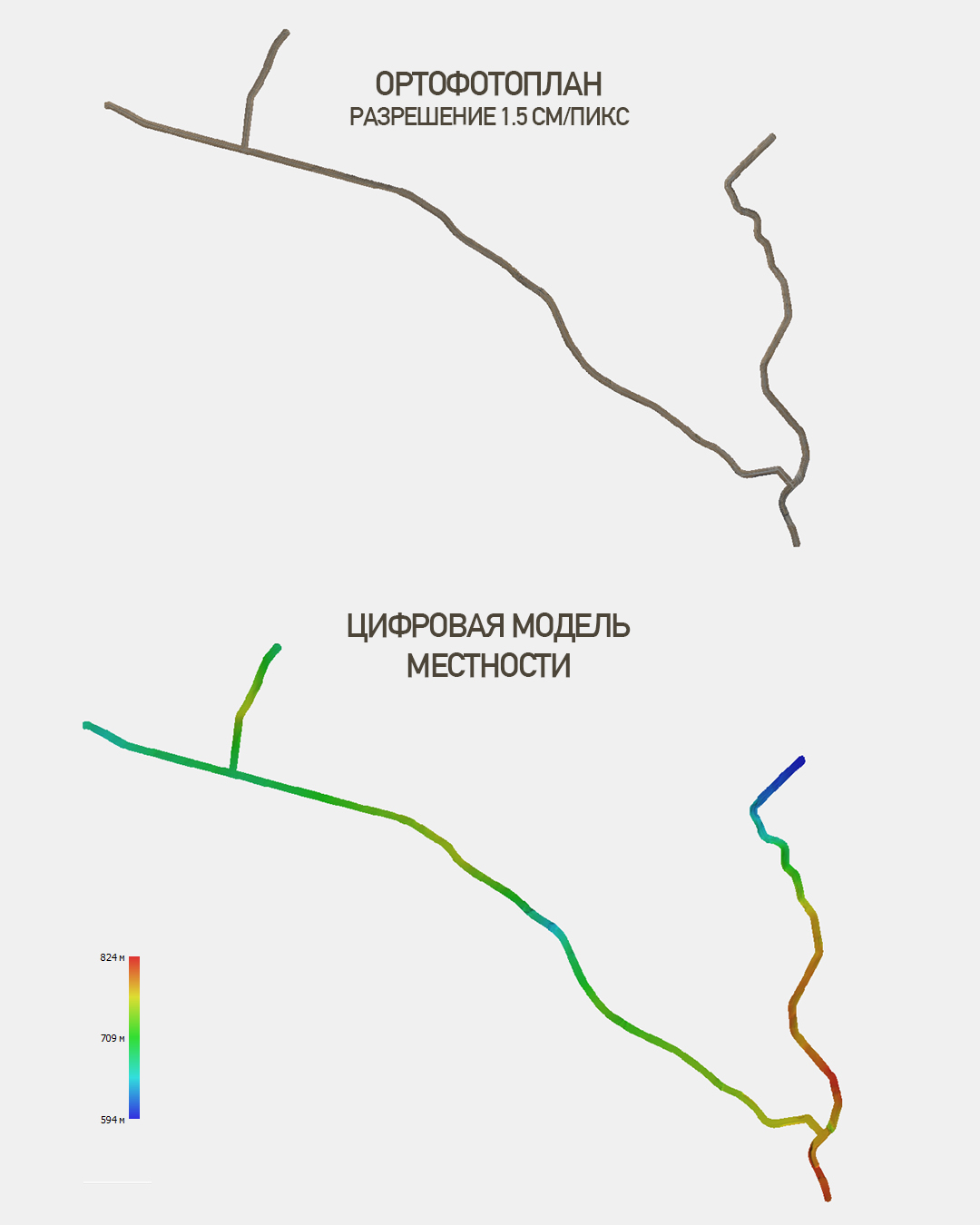

  • построение цифровой модели местности (ЦММ);

  • создание трёхмерной фотограмметрической модели;

  • подготовку топографических материалов для дальнейшего проектирования.

По результатам обработки была достигнута точность геодезической привязки не хуже 3 сантиметров в плане и по высоте.

Работы выполнялись в системах координат WGS84/UTM и местной системе координат Заказчика.


Срок обработки данных АФС — 14 дней.



Итоговые материалы

По итогам проекта Заказчику был передан полный комплект пространственных данных и инженерных материалов, включая:

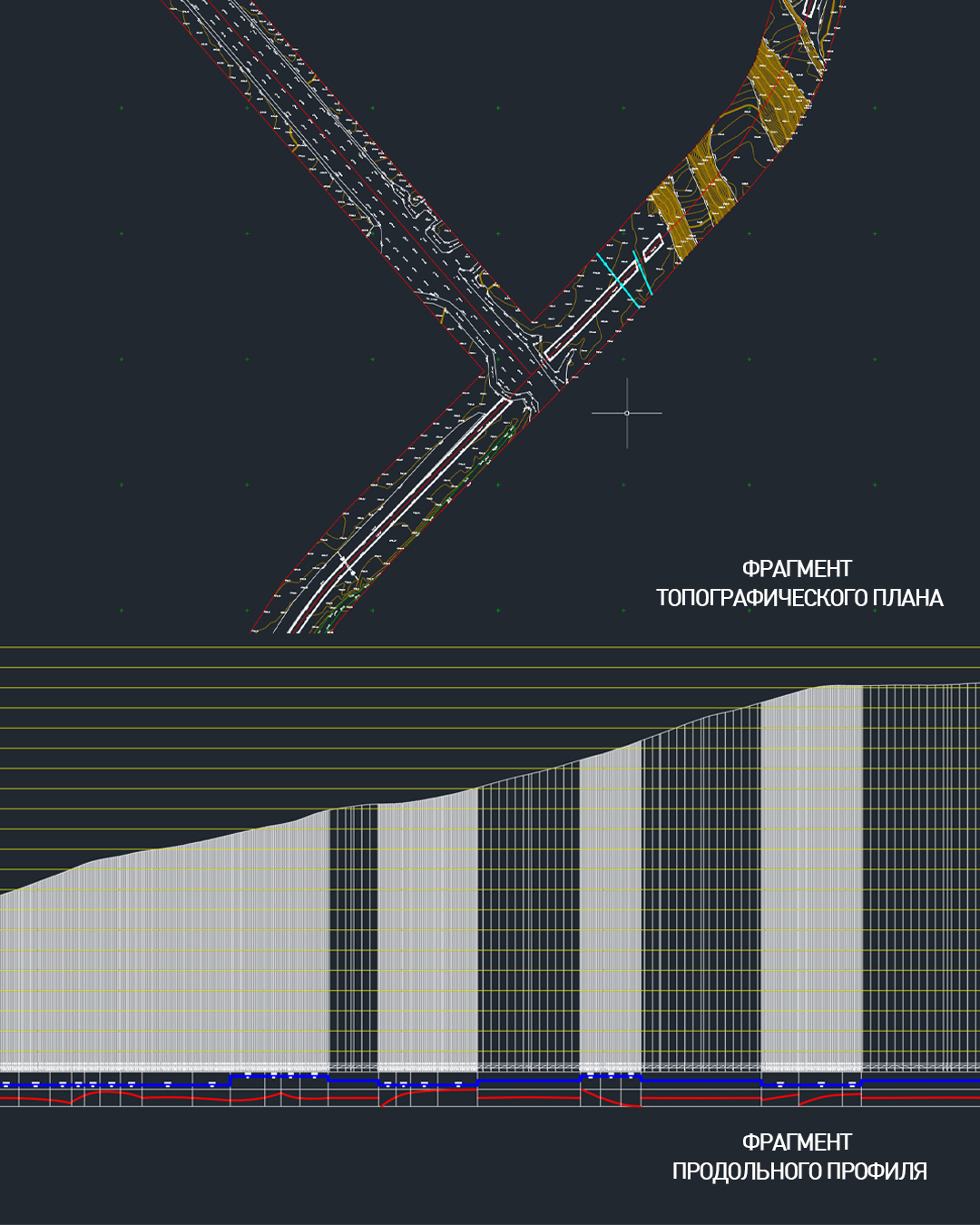

  • топографический план масштаба 1:500 в формате dwg;

  • продольный профиль автомобильной дороги в формате dwg;

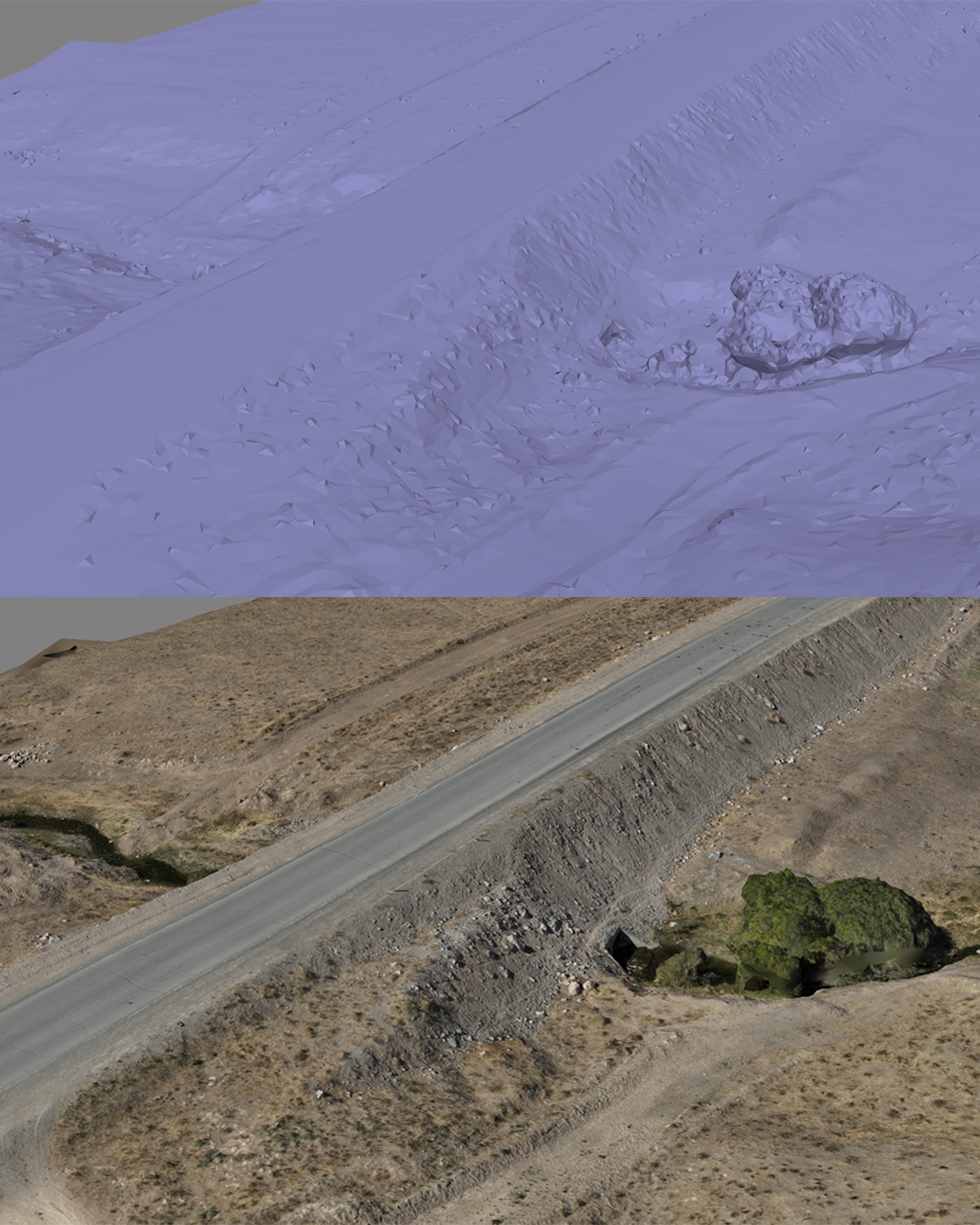

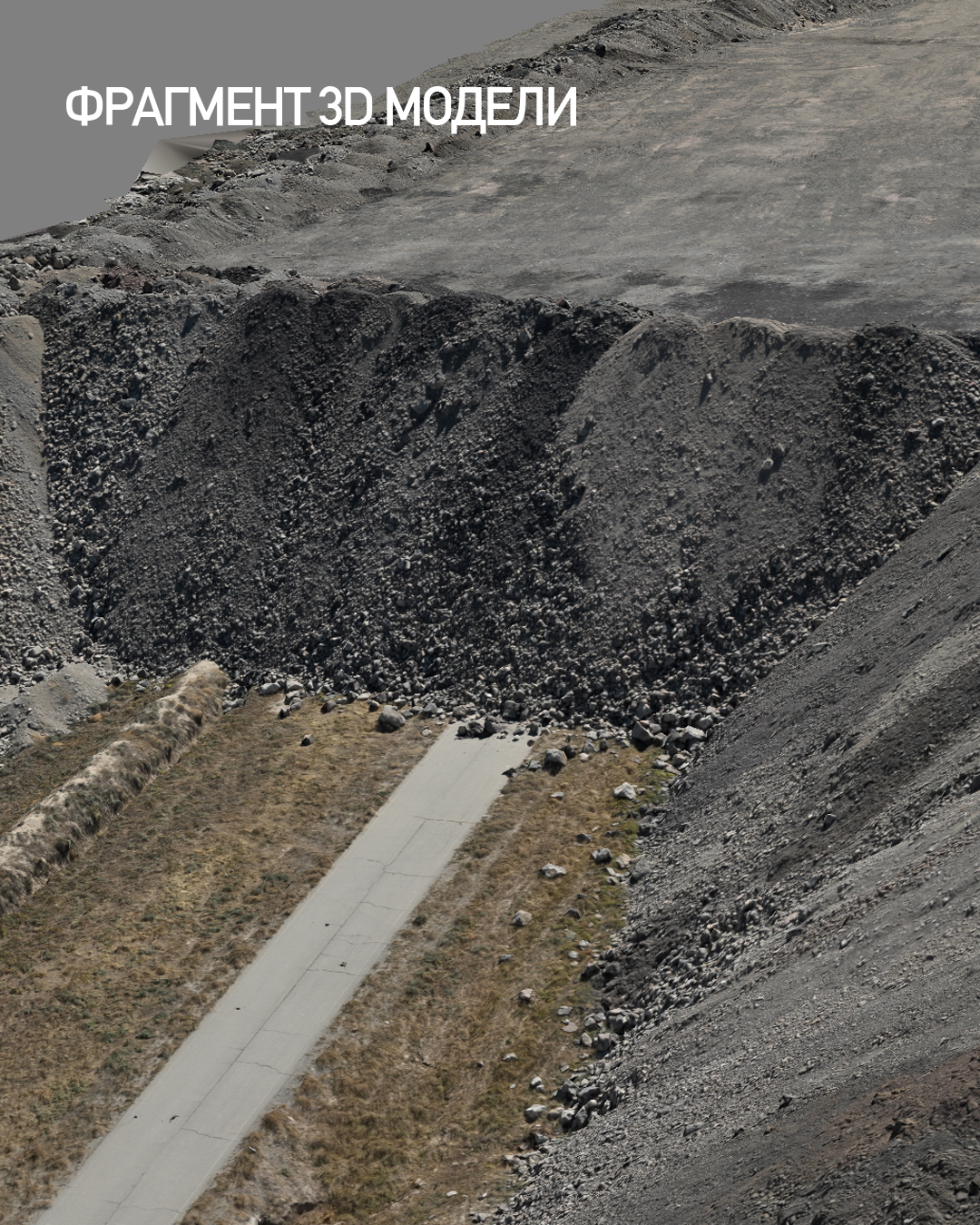

  • высокодетализированную фотограмметрическую 3D-модель в формате OBJ.

Для удобства дальнейшей работы и удалённого доступа к данным трёхмерная модель была дополнительно подготовлена в формате Cesium 3D Tiles и размещена на платформе Aerostream для web-визуализации.

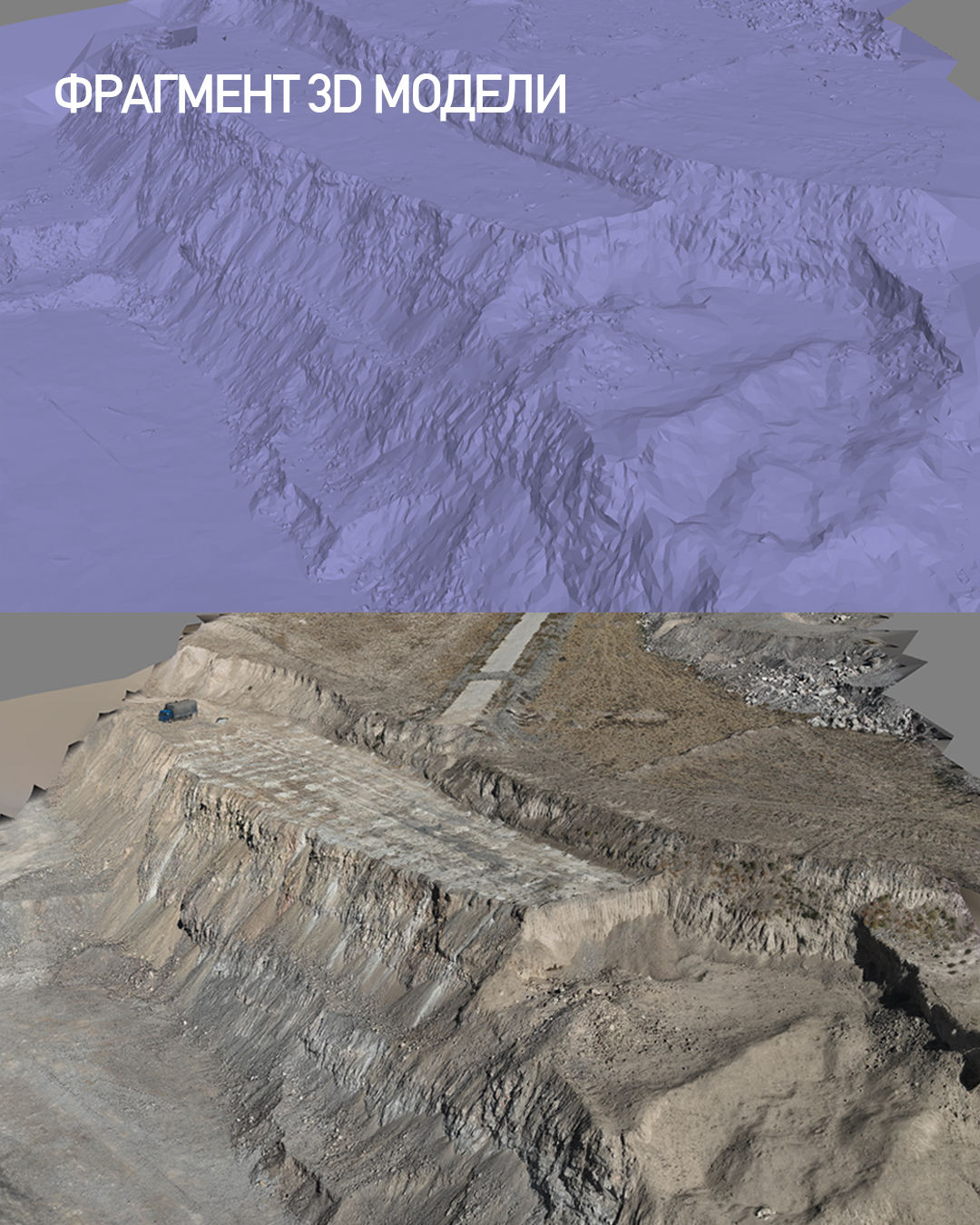

High-Poly модель была оптимизирована до 20 миллионов полигонов, что позволило сохранить высокий уровень детализации при комфортной работе с данными в специализированном программном обеспечении.
1
2
4
test 2

Использование беспилотных технологий позволило в короткие сроки получить полный набор пространственных данных по объекту протяженностью 35 километров. Полученные материалы обеспечили Заказчика точной цифровой основой для проектирования, анализа рельефа, подготовки продольных профилей  и разработки проектных решений.
